Installer des panneaux solaires soi-même

De nombreux sites marchands proposent désormais des kits solaires à poser soi-même. Le but est de démocratiser l’énergie solaire en proposant une installation « facile ». Pourtant, un utilisateur lambda sera vite perdu s’il ne possède pas le vocabulaire technique et quelques compétences en électricité. Voici donc un tutoriel complet à destination des néophytes. Il s’agit d’une installation au sol avec les panneaux photovoltaïques branchés sur une prise et sans nécessité de toucher au compteur électrique. Mode d’emploi « pour les nuls ».



installer panneau solaire soi même

  1. Analyser et réduire ses consommations
  2. Choisir la bonne puissance
  3. Acheter ses panneaux
  4. Préparer son installation
  5. Mise en place des supports
  6. Installation des panneaux
  7. Branchements des panneaux
  8. Mise en service
  9. Conformité réglementaire
  10. Recours à un professionnel ?

Etape 1 : Analyser et réduire ses consommations électriques

Le but de cette installation à poser soi-même est de produire pendant la journée une partie de l’électricité nécessaire à ses consommations, c’est ce qu’on appelle l’autoconsommation. Pour bien débuter, il faut donc connaître précisément sa consommation d’électricité.

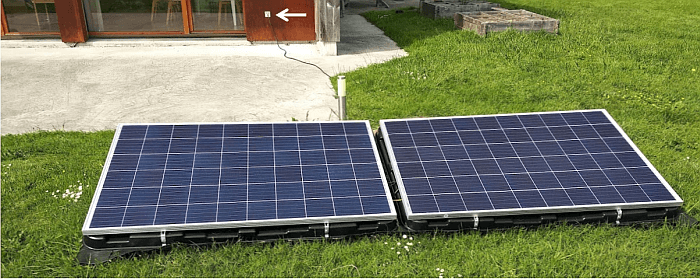

installer panneau solaire soi même sur une prise

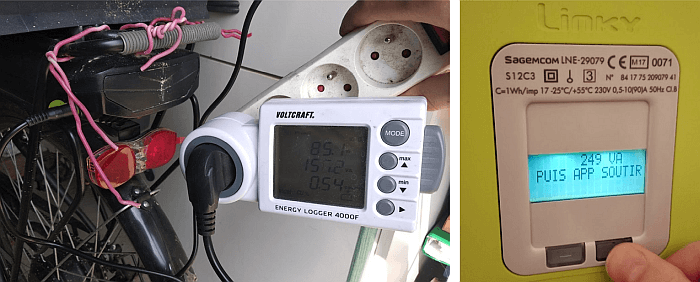

Talon de consommation : On commence par relever sa consommation instantanée à plusieurs moments de la journée quand aucun appareil particulier ne fonctionne. Elle renseigne sur le « talon de consommation », c’est-à-dire les appareils qui fonctionnement quasiment en continu : ventilation, box internet, réfrigérateur… Pour cela, on peut utiliser le compteur Linky en pressant 4 fois la touche « + ». Dans notre cas, on se situe autour de 250 W.

calcul consommation electricite

Analyse plus fine : Ensuite, on s’intéresse à la consommation de chaque appareil en utilisant notamment un Watt-mètre (20€). Voici un tableau récapitulatif non-exhaustif dans ce cas :


Talon< 100 W
Toujours couvert par des panneauxFacilement couvert par des panneaux
Plaque à induction (veille)100 WCharge vélo élec.60 W
Réfrigérateur90 WTV Led 32’50 W
VMC35 WEcran PC 23’35 W
Box internet9 WPC Portable25 W
Chauffe-eau8 WLecteur DVD16 W
Chargeur téléphone5 WUltra portable8 W
Appareils en veille0 à 20 WBox TV5 W
Autour de 1000 W> 1 000 W
Peut être couvert par des panneauxDifficile à compenser avec des panneaux
Ballon thermodynamique850 WCafetière Senseo1 400 W
Robot cuisine1 000 WMini Four1 470 W
Micro-onde (p. max)1 150 WPlaque à induction1 000 à 2 500 W
Aspirateur filaire550 à 1 300 WRadiateur électrique1 000 à 3 000 W
Scie sauteuse260 WFour2 500 W
Perceuse200 WBouilloire2 815 W

On remarque que les appareils électriques qui chauffent sont très énergivores et dépasseront le plus souvent les capacités de production.

veille compteur électriqueRéduction des consommations : Dans ce cas, l’analyse poussée a permis notamment d’identifier que la plaque à induction consommait 100 W en veille 24 heures sur 24 soit une somme de 130€ / an. Placer un interrupteur à proximité de la plaque sera donc bien plus rentable que l’installation de panneaux solaires photovoltaïques en elle-même !

Même chose pour le lecteur DVD (13 W en veille) et le chargeur de vélo électrique (15 W). Consultez nos astuces pour supprimer les veilles et réduire votre consommation d’électricité pour en savoir plus.

Etape 2 : Choisir la puissance de ses panneaux solaires

Dimensionnement de la puissance : Les panneaux solaires vont alimenter tous les équipements de la maison qui consomment en période solaire. L’objectif de cette installation à poser soi-même est de couvrir le talon de consommation, soit environ 250 W. On considère qu’un panneau photovoltaïque produit environ 75% de sa puissance crête dans des conditions normales. Ainsi, un panneau standard de 275 Wc produira le plus souvent autour de 200 W.

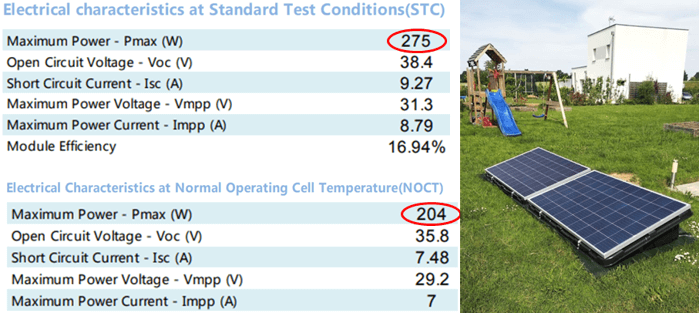

puissance panneau solaire photovoltaique

Pour couvrir notre talon de consommation, il faut donc 2 panneaux solaires pour une puissance totale de 550 Wc et plutôt 400 W la plupart du temps. Le surplus sera utilisé pour faire fonctionner d’autres appareils ou sera injecté sur le réseau. Consultez notre article dédié à la puissance des panneaux solaires pour en savoir plus.

Evolution : A terme, on envisage d’alimenter le chauffe-eau thermodynamique avec les panneaux solaires car c’est un appareil qui peut fonctionner en journée, pendant longtemps et avec une consommation modérée. Dans ce cas, il faudrait investir dans 4 panneaux supplémentaires. Cette évolution peut se faire a posteriori (14 panneaux maximum). Il faudra simplement investir de nouveau dans des frais de port ce qui diminue la rentabilité (100€).

Etape 3 : Acheter ses panneaux solaires et calculer la rentabilité

Acheter des panneaux solaires à poser soi-même : Il existe de nombreux sites internet qui proposent la vente de panneaux solaires photovoltaïques à poser soi-même. En voici quelques-uns par ordre alphabétique :

coffret pré cablé panneau solaire

Lors de votre recherche, il faut se limiter aux « kit en autoconsommation » avec un coffret AC pré-câblé (en photo ci-dessus). Voici l’appel d’offres réalisé dans ce cas :


OffreMatérielObservations
MonkitSolaire
1 080€
2 panneaux- 600 Wc
2 fixations équerres
1 Micro onduleur*
1 coffret pré câblé
Câbles nécessaires
Le service technique a répondu rapidement et
avec précision à nos interrogations avant l’achat.
Oscaro Power
877€
2 panneaux- 550 Wc
2 fixations plastiques
1 Micro onduleur*
1 coffret pré câblé
Câbles nécessaires
Le kit a été créé par le service technique car il n’est
pas proposé de base au catalogue. Le service
technique a répondu rapidement et avec précision
à nos interrogations avant l’achat.
Hello Energie
539€
2 panneaux- 550 Wc
2 Micro-onduleurs*
Sans coffret
Sans câbles
Ici, le prix est très bas mais tout n’est pas
compris. Pas de fixation au sol, pas de coffret, pas de compteur
d’énergie dans le coffret par exemple. Tout peut
s’acheter séparément mais il faut « s’y connaître »
pour bien choisir. Service technique non contacté.

*Certains micro-onduleurs peuvent se connecter sur 2 panneaux, d’autres non. C’est ce qui explique la différence de quantité.

Le choix s’est porté sur le site Oscaro Power qui était le mieux placé niveau tarif avec un service adapté aux novices.

kit panneau solaire à installer soi même

Nous conseillons dans tous les cas de faire vérifier votre kit par le service technique. Cette prestation est gratuite et permet un achat serein.

Rentabilité des panneaux solaires à poser soi-même : Avant de passer à l’achat, on étudie la rentabilité du système sur le site evaluer-mon-devis.photovoltaique.info, un outil gratuit proposé avec le soutien de l’Ademe. L’opération se fait sans inscription et en 3 minutes chrono :

installer panneau solaire soi même

On constate que la rentabilité se fait en 10.5 ans. Comme le matériel est aussi garanti 10 ans, on ne risque pas grand-chose. Sur 20 ans, l’installation aura été totalement remboursée. Voici les hypothèses retenues :

Etape 4 : Réception des panneaux solaires et pré-requis à l’installation

Réception : Le transporteur convient à l’avance d’un rendez-vous au domicile et la palette est reçue quelques jours après la commande. Le matériel est bien protégé et l’emballage réduit au strict nécessaire.

reception panneau solaire à installer soi même

A noter que le kit est fourni sans aucune notice ! Des vidéos sont présentes sur la chaîne YouTube du site marchand mais les néophytes ne se sentiront probablement pas assez « pris par la main » pour mener le projet à son terme. C’est l’objet de la suite de cet article.

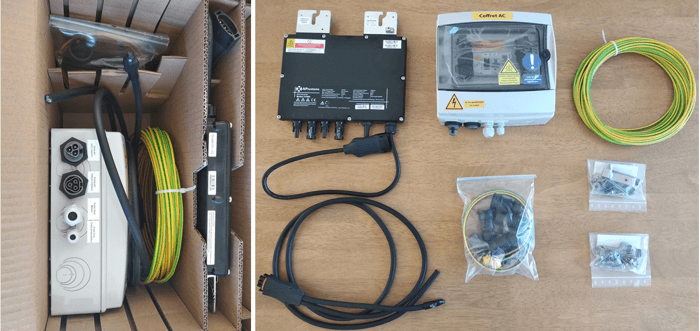

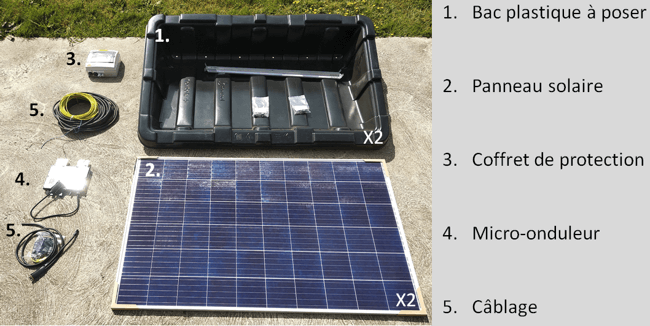

La réception est l’occasion de « faire connaissance » avec le matériel. Attention, la fiche mâle (prise) n’est pas fournie :

unboxing panneau solaire à installer soi même

Pré requis à l’installation : Il s’agit d’installation de 2 panneaux solaires photovoltaïques posés au sol et branchés sur une prise. Cette installation nécessite impérativement que la prise soit protégée au niveau du tableau électrique par un disjoncteur 30 mA.

Compétences requises : L’installation a été réalisée par une seule personne, sans compétence particulière en bricolage ou en électricité. Il reste préférable d’être deux, notamment pour porter les panneaux solaires de 19 kg.

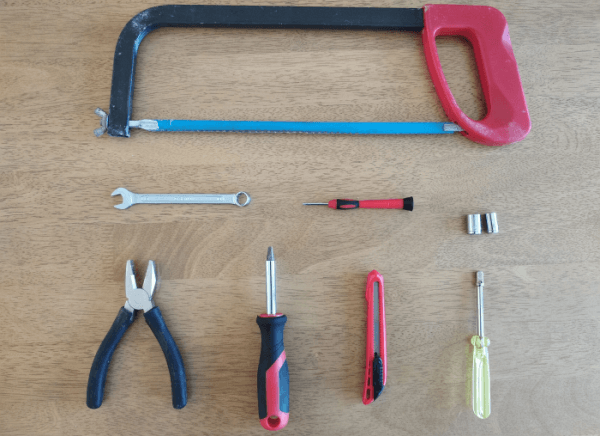

outils pour installer panneau solaire soi mêmeOutils nécessaires :

Important ! Nous vous conseillons de réaliser l’installation aux heures d’ouverture du service technique. Cela permettra de lever les doutes s’il y en a. N’hésitez pas non plus à consulter leur guide pratique sur les différentes étapes d’un projet solaire photovoltaïque.

Dans ce cas, Oscaro Power a été contacté pour la fixation du micro-onduleur et la mise à la terre des panneaux. L’équipe technique est pédagogique et compétente, il ne faut pas s’en priver. Elle a également réalisé la relecture technique de cet article, un grand merci à elle !

Etape 5 : Pose des bacs plastiques Rénusol

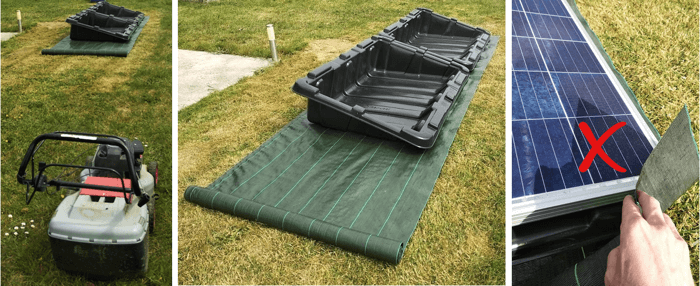

Préparation du support : On commence par tondre à l’endroit où seront placés les panneaux. On peut dérouler une toile tissée pour faciliter l’entretien futur. Cela permet aussi de déplacer les panneaux dans une certaine mesure (glissement facile). Attention à ce que la bâche ne puisse pas faire d’ombre sur les panneaux.

installer bac rénusol panneau solaire

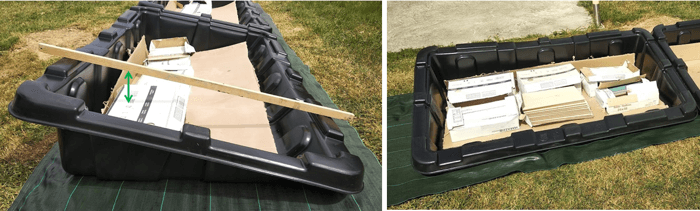

Pose et lestage des bacs Rénusol : On positionne ensuite les bacs à l’endroit souhaité et on assure le lestage avec des pierres, du sable ou tout autre matériau lourd (de vieux carreaux en faïence dans ce cas). On vérifie que le leste ne dépasse pas du support.

installer bac rénusol panneau solaire

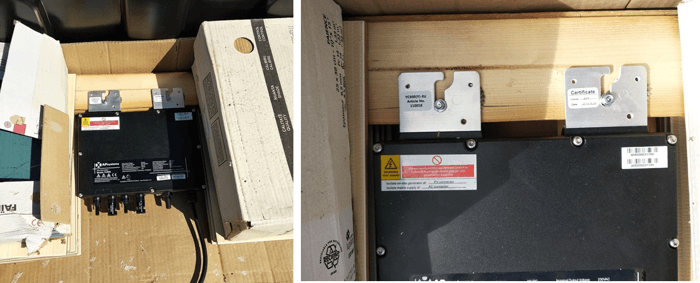

Fixation du micro-onduleur : Dans un des bacs, il faut prévoir un espace pour fixer le micro-onduleur (et poser le coffret dans un second temps).

fixation micro onduleur posé soi-même

Ici, on le visse dans une planche maintenue par le lestage. Attention, la norme impose que le support soit incombustible. Cette planche devra être remplacée par un rail métallique. Il est aussi possible de fixer directement le micro-onduleur sur le cadre métallique du panneau (vis auto foreuses fournies).

Etape 6 : Installation des panneaux solaires

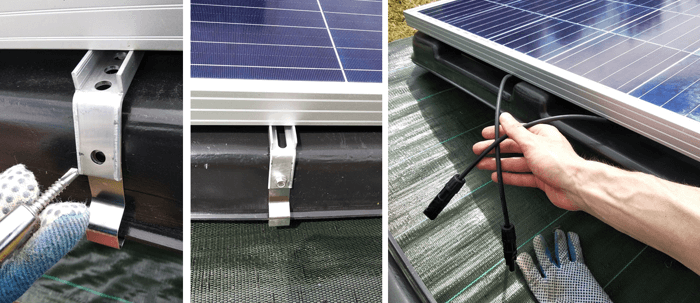

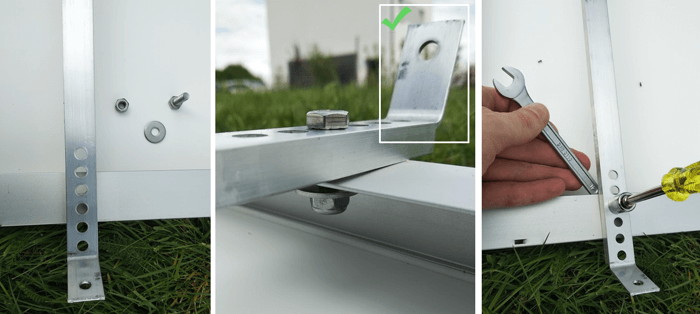

Fixation des supports sur les panneaux solaires : On retourne les panneaux solaires pour accéder au cadre et on positionne les barres de fixation. Attention, elles ne doivent pas être trop excentrées au risque de ne pas s’adapter sur le bac plastique.

installer panneau solaire soi même

Pour le vissage, on commence par le côté où il y a des trous pré percés. Le boulon muni d’une rondelle est maintenu sous le cadre avec une clé tandis que l’on visse la tête par-dessus. Les pâtes de fixation à l’extrémité doivent regarder vers le haut.

installer panneau solaire soi même

On répète l’opération à l’autre extrémité, percée d’un trou oblong.

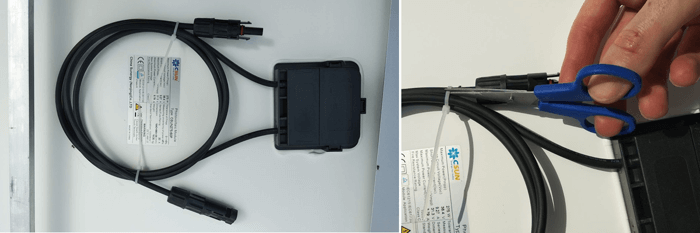

Libérer les câbles : Les câbles fixés par un collier de serrage peuvent être libérés.

installer panneau solaire soi même

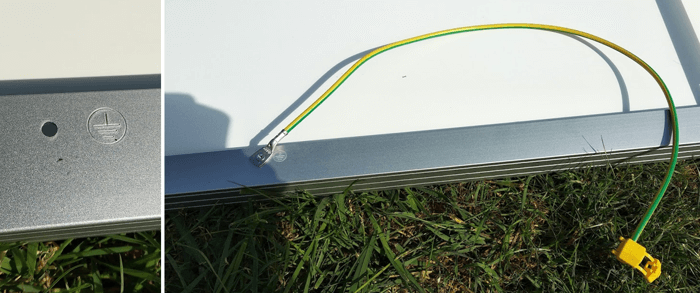

Fixation du câble de terre de 60 cm : Sur chaque panneau, on visse le petit câble de terre sur le cadre à l’endroit du symbole.

installer panneau solaire soi même

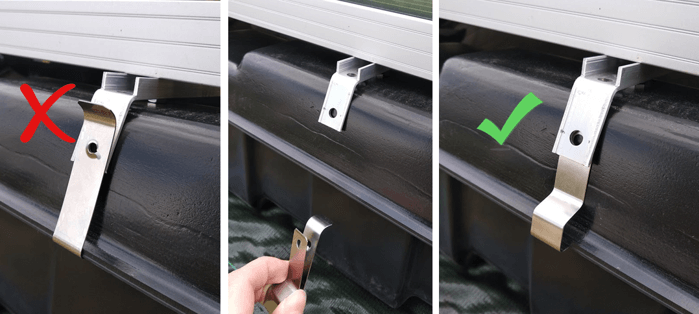

Pose d’un panneau sur son socle : On peut dès à présent fixer un des panneaux sur le support en plastique. Le second bac, qui accueille le micro-onduleur, sera « refermé » plus tard.

Pour cela, on positionne le panneau muni de ses barres sur le support en plastique de façon centrée. On vérifie que les câbles de branchement soient à proximité du second panneau. Il est plus facile d’être deux pour cette étape. On clipse ensuite une pâte métallique sous chaque extrémité des barres de façon à ce que les trous se superposent.

installer panneau solaire soi même

On assemble le tout à l’aide des vis auto-foreuses fournies. Une visseuse est préférable à cette étape mais à défaut, le perçage peut se faire facilement avec un tournevis.

installer panneau solaire soi même

Préparation aux branchements : Sur le panneau fixé sur son support, on sort les câbles de l’intérieur du bac (y compris le fil de terre).

Etape 7 : Branchement des panneaux solaires

Vue d’ensemble

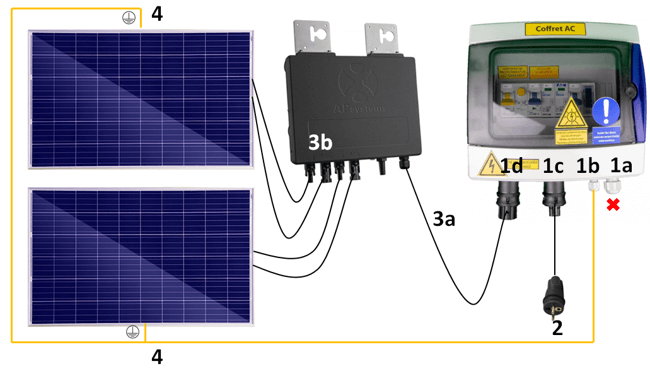

A ce moment là, il faut prendre le temps de comprendre le schéma global qui suit pour bien se situer dans les étapes.

branchement panneau solaire installer soi même

Pour rappel, voici la couleur des fils :

electricite couleur fil

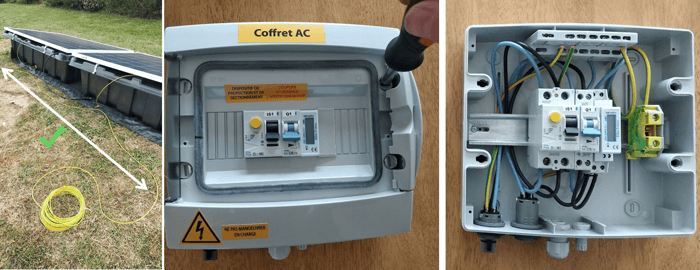

1 – Les branchements sur le coffret

On commence par réaliser tous les branchements sur le coffret. Cela permet de travailler confortablement en intérieur avant de déplacer le coffret à proximité des panneaux.

1a. Sortie inutilisée : On remarque que la « Sortie Terre Maison » ne sera pas utilisée dans cette configuration car la mise à la terre se fait grâce à la prise électrique. Attention, cela n’est valable que pour une pose au sol et uniquement si la prise est protégée par un disjoncteur 30 mA.

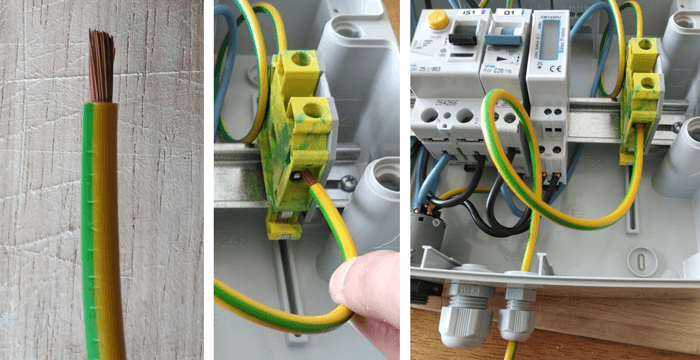

1b. Branchement à la terre : On commence par couper une longueur de fil adaptée (environ 2m50 ici). On ouvre ensuite le coffret en déverrouillant les 4 attaches avec un tournevis plat.

branchement panneau solaire installer soi même

On dénude ensuite le fil de terre et on le connecte sur le boîtier jaune. On referme après le coffret.

branchement panneau solaire installer soi même

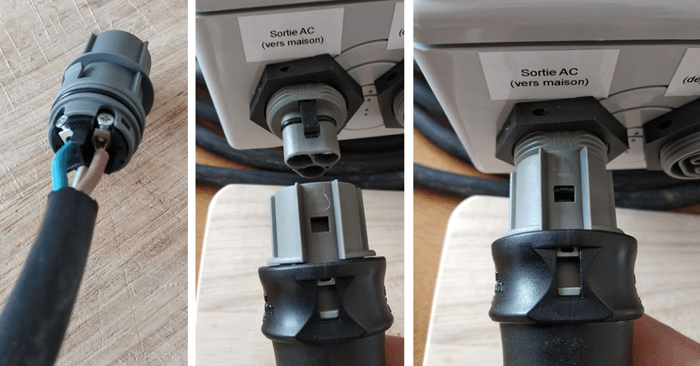

1c. Branchement du câble AC à la « Sortie AC » : Pour réaliser ce branchement, un connecteur femelle est requis. On commence par séparer le cache en plastique du connecteur à l’aide d’un tournevis plat. On l’enfile ensuite le long du câble AC.

branchement panneau solaire installer soi même

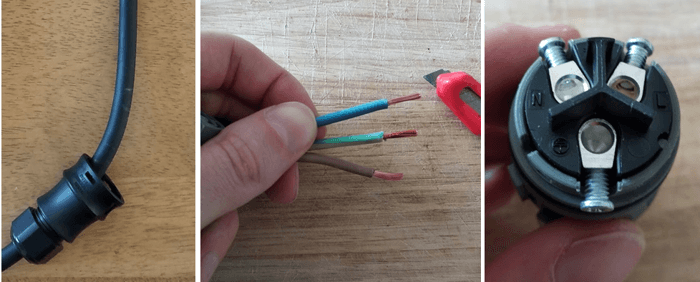

On dénude ensuite le câble AC puis les 3 fils que l’on branche en respectant l’ordre indiqué. Attention, comme il s’agit d’un fil souple, des embouts de fils (non fournis) sont nécessaires. On replace le cache en plastique sur le connecteur et on réalise le branchement sur le coffret.

branchement panneau solaire installer soi même

1d. Branchement du câble APS sur « l’Entrée AC » : On réalise la même opération que précédemment sauf que l’on utilise un connecteur mâle.

branchement panneau solaire installer soi même

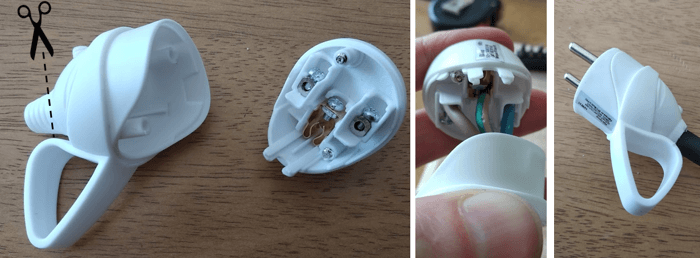

2 - La mise en place de la fiche mâle (prise)

Cette fiche n’est pas fournie, il faut s’en procurer une dans un magasin de bricolage pour environ 5€. On dénude d’abord l’extrémité du câble AC de façon à faire apparaître les 3 fils. Puis on dénude chaque fil sur 8 mm environ.

branchement panneau solaire sur prise

Il faut ensuite passer le câble AC dans la fiche mâle. Comme le câble est de grosse section, il sera nécessaire de scier l’extrémité de la fiche pour adapter son diamètre. On connecte ensuite les 3 fils sur la fiche en plaçant le fil de terre au milieu. L’ordre n’a pas d’importance pour la ligne et le neutre.

3 – Les branchements sur le micro-onduleur

A cette étape, on peut placer le coffret proche du bac et du micro-onduleur.

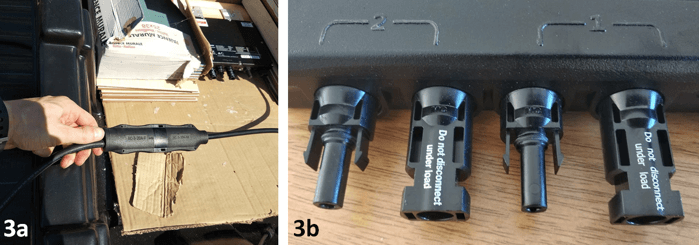

3a. Branchement vers le coffret : Il suffit de clipser les 2 raccordements jusqu’à entendre un « clic ».

panneau solaire branchement micro onduleur

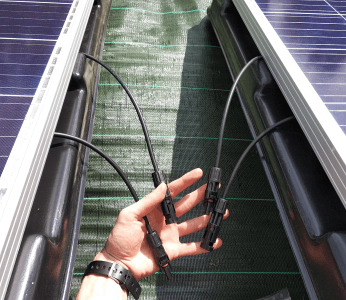

3b. Branchement vers les panneaux : Il suffit de connecter les câbles du premier panneau sur les entrées notées « 1 » du micro-onduleur et de procéder de même pour le second panneau.

4 – Les branchements sur les panneaux solaires

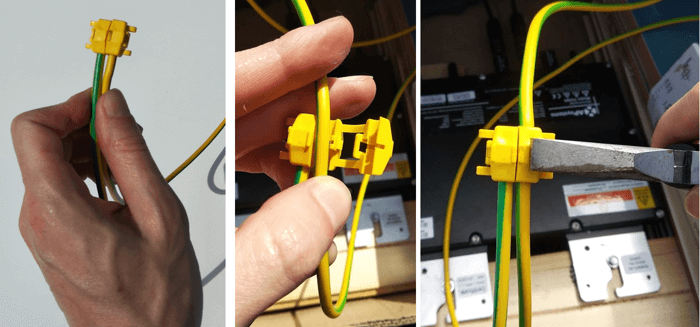

Il ne reste que le fil de terre à connecter aux panneaux. A son extrémité, on vient « pincer » le système d’accroche rapide du premier panneau solaire (inutile de dénuder le fil).

branchement terre panneau solaire

On procède de même pour le second panneau solaire qui doit être sur le chemin du fil de terre.

Etape 8 : Mise en service de l’installation photovoltaïque

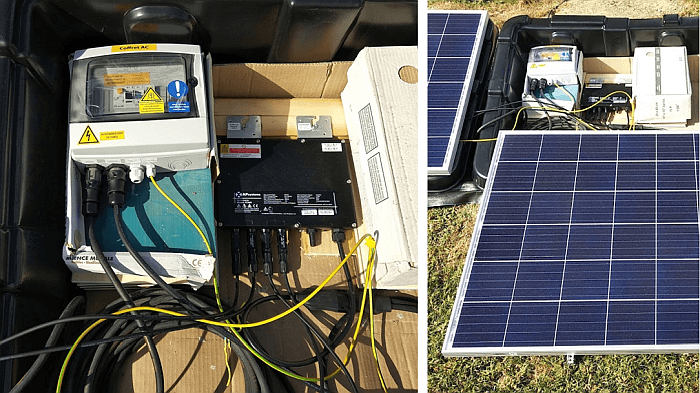

Prise de photos : Si vous êtes novice, nous vous conseillons de prendre des photos de l’ensemble des branchements et de soumettre votre installation à l’appréciation du service technique. Une fois le check-up réalisé, il suffit d’actionner les disjoncteurs au niveau du coffret, de refermer le bac puis de brancher la prise.

branchements panneau solaire

Attention, dans ce cas, le coffret est placé de façon provisoire. La norme impose qu’il se situe entre 80 et 180 cm de hauteur sur un support incombustible.

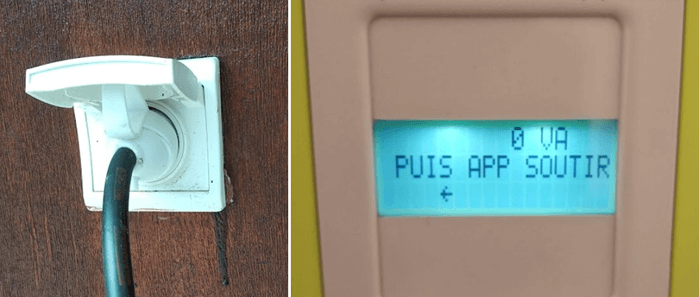

Vérification : Pour s’assurer que l’installation fonctionne, rendez-vous au niveau du compteur Linky. S’il y a du soleil, la consommation instantanée doit baisser. Ici, elle devient nulle. Mission réussie, les panneaux solaires couvrent bien le talon de consommation de la maison !

installer panneau solaire branché sur une prise

Au niveau du coffret AC, la led présente sur le compteur d’énergie doit également clignoter et d’autant plus vite que la production est importante.

Débrancher l’installation : Le temps de se mettre en règle avec Enedis.

Etape 9 : Se mettre en conformité réglementaire

Avant de pouvoir profiter de son installation posée soi-même, il faut la déclarer à Enedis qui assure la distribution de l’électricité. Il s’agit de répondre à un questionnaire détaillé qui nécessitera probablement de s’y prendre à plusieurs reprises. L’opération prend environ 3 heures au total pour un néophyte.

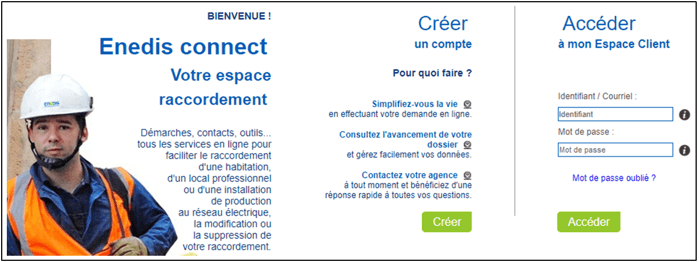

Création d’un compte : Rendez-vous sur le site dédié au raccordement d’Enedis pour créer un compte.

installer panneau solaire soi même déclaration Enedis

Créer une demande de raccordement en suivant ces étapes : Ajouter une demande > Nouveau raccordement > Production seule > Inférieure ou égale à 36 kVA > Suivant.

A ce stade, vous trouverez les coordonnées de votre agence Enedis locale qui pourra vous renseigner avec précision si vous avez des questions sur les champs à renseigner qui sont assez nombreux. Nous vous conseillons vivement de réaliser une « simulation » avant d’envoyer définitivement la demande. Voici quelques points à noter :

Validation : La demande est validée directement par Enedis ou par accord tacite à partir de 15 jours après la dépose du dossier. Vous pouvez désormais profiter d’une électricité renouvelable produite localement.

Envisager la pose par un professionnel

Si ces opérations vous paraissent inaccessibles, vous pouvez envisager la pose par un professionnel. Dans ce cas, le coût de l’installation est logiquement plus élevé, comptez 2 à 3€ du Wc. Pour obtenir le meilleur prix, il convient de mettre en concurrence différents installateurs.

Pour cela, Conseils Thermiques s'associe à plusieurs partenaires afin de vous mettre en relation avec des artisans locaux certifiés RGE. Vous pourrez ainsi étudier plusieurs propositions techniques et commerciales gratuitement et sans engagement.

Je souhaite rencontrer des entreprises >

Conclusion : Poser des panneaux solaires soi-même, c’est possible !



Cette installation de panneaux solaires posés au sol et à brancher sur une prise est la plus facile à réaliser soi-même. Elle ne nécessite pas de compétences particulières en bricolage, pas de matériel spécifique et très peu de contraintes administratives (autoconsommation totale).

Cette configuration n’est cependant pas parfaite, vous pouvez découvrir les avantages et les inconvénients des panneaux solaires posés au sol pour aller plus loin. Nos pistes pour améliorer son autoconsommation devraient aussi vous intéresser.

Laisser un commentaire ou poser une question




#10 - Xavier (admin) - 19 Novembre 2020

Bonjour Fred,

Il n'y a pas d'aides financières si l'on pose soi-même. Toutefois, comme les coûts sont limitées (pas de main d'œuvre), il est tout à fait possible de concevoir une installation rentable sans aides publiques.

L'autre alternative (pour optimiser les aides) est probablement de faire installer 3 kWc sur sa toiture par un professionnel et de vendre la totalité de la production au tarif subventionné.

Ces articles sur les aides et la rentabilité devraient vous intéresser :
https://conseils-thermiques.org/contenu/aide-financiere-solaire-PV.php

https://conseils-thermiques.org/contenu/rentabilite-panneau-solaire.php

A bientôt,

#9 - Fred - 17 Novembre 2020

Bonjour
Y a t il des subventions directes si l’on pose soit même ? Ou crédit d’impôts?
Merci de votre retour

#8 - Xavier (admin) - 16 Novembre 2020

Bonjour Arnaud,

Oui, c'est possible. La seule différence est qu'il faudra faire une "demande préalable de travaux" à la mairie (car les panneaux seront à 1.8 m du sol ou plus).

A bientôt,

#7 - Arnaud - 14 Novembre 2020

Bonjour,

J'aimerai poser quelques panneaux solaire sur le toit de ma cabane de jardin. Est ce possible de faire un raccordement simple sur prise de courant comme expliqué dans cet article ?

Cordialement,
Arnaud.

#6 - Xavier (admin) - 02 Novembre 2020

Bonjour Kmiye Trimaran,

Oui, si vous souhaitez faire de l'autoconsommation (consommation de l'électricité en direct).

Si vous voulez une installation en "autonomie" 'avec des batterie), un compteur n'est pas nécessaire :
https://conseils-thermiques.org/contenu/panneau-solaire-autonome.php

A bientôt,

#5 - Kmiye Trimaran - 16 Octobre 2020

Si j' ai bien compris, il est impératif d' avoir déjà un branchement électrique, donc un compteur, pour pouvoir placer des panneaux solaires ?

#4 - Gaston - 19 Août 2020

Bonjour,
Cable AC sur prise confort. Pourquoi une section de fils de 6mm2 est elle requise. Une section de 2,5 mm2 ne serait elle pas suffisante ?
Cordialement.

#3 - Xavier (admin) - 13 Juillet 2020

Bonjour Patrick,

Oui, il s'agit bien d'une prise standard, à condition qu'elle soit protégée au niveau du disjoncteur.

L'autre solution consiste à aller se raccorder sur le compteur électrique (mais cela nécessite des compétences plus fines).

A bientôt,

#2 - Patrick - 11 Juillet 2020

Merci pour ce sujet complet.
Question, quand vous dites "de refermer le bac puis de brancher la prise", c'est n'importe qu'elle prise de la maison qui elle est déjà alimentée par du 220v qui provient du fournisseur, ai je bien compris , cela veut dire que l'on branche une alim sur une alim et cela suffit à interrompre l'appro du fournisseur?

#1 - Ver de terre - 10 Juin 2020

Bonjour et merci pour cet article très fourni,

Je me permets d'apporter une précision réglementaire au niveau de la terre. En théorie, la norme impose que la liaison de terre soit au minimum de 6mm². Si le câble AC est du 3G6mm², c'est OK.

En revanche si le câble AC est < 6mm², on utilise la sortie dédiée pour tirer du 6 mm².

Dans votre cas (prise), c'est "plus ou moins" OK.

Je m'explique: pas mal de systèmes existent avec cette solution (on trouve par exemple des tables photovoltaïques à brancher) mais si on regarde la norme de près, ils demandent mini du 6 mm... et il est rare qu'une prise soit câblée avec du 6mm² de terre.

Bonne installation à tous !
