6 outils pour calculer sa production solaire !
Les panneaux solaires photovoltaïques permettent de produire de l’électricité grâce au rayonnement solaire. Si vous avez fait le choix de vous équiper de panneaux solaires, il vous faut maintenant calculer la production solaire pour dimensionner votre installation en fonction de vos objectifs. Conseils Thermiques décrypte 6 outils simples et gratuits.
- Un ratio moyen kWh/kWc en France
- L'application PVGIS
- Le logiciel AutoCalSol
- L'outil Evaluer mon devis
- Dimensionnement avec Tecsol
- Le logiciel PVsyst
- Les panneaux solaires en vidéo
Le ratio kWh/kWc
Il est possible d’estimer soi-même le nombre de kWh produits par une installation en fonction de sa puissance en kWc.
Pour rappel, la puissance crête est la puissance des modules photovoltaïques exprimée en Watt crête et notée Wc. Il s’agit de la puissance maximale (d’où le terme de « crête ») que va produire le panneau solaire dans des conditions standardisées.
Des grandes tendances ont été calculées en fonction des régions en France. Cela peut vous donner une idée de la production de votre installation :
Exemple : si vous vous situez à Nantes, et vous souhaitez une installation avec une puissance de 3 kWc. Vous vous situez dans la zone 1000-1100 kWh/kWc, donc vous produirez environ 3000 à 3300 kWh/an.
C’est une façon très rapide et pratique de vérifier les estimations que peuvent vous faire un commercial ou un installateur.
Cette carte de France vous permet donc d’estimer en un coup d’œil votre production solaire, mais pour une étude plus poussée, d’autres outils sont disponibles plus bas.
L'application PVGIS
PVGIS (Photovoltaic Geographical Information System) est une application gratuite pour calculer sa production d’énergie solaire presque partout dans le monde. Elle a été développée par le centre de recherche de l'institut pour l'environnement et le développement durable de la Commission européenne.
Cette application est très simple d’utilisation et le calcul de la production solaire se déroule en plusieurs étapes :

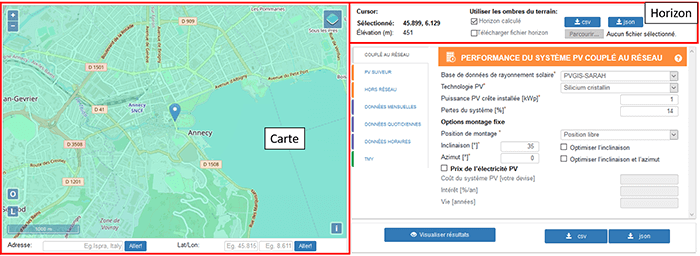

Renseigner l’emplacement géographique : on peut directement cliquer sur la carte, compléter les coordonnées GPS, ou saisir une adresse dans le champ prévu sous la carte.
Il est possible d’intégrer le calcul d’horizon, l’application vous propose 3 choix (dans l’encart en haut à droite) :
- Ne pas intégrer de calcul d’horizon : ne rien sélectionner
- Choisir les informations d’horizon calculé par PVGIS : choix par défaut, « Horizon calculé »
- Télécharger ses propres informations de la hauteur de l’horizon : « Télécharger fichier horizon »
Un menu situé juste à droite de la carte permet de renseigner et compléter diverses informations pour obtenir les données correspondantes.
Performance du système PV couplé au réseau / suiveur / hors réseau : vous pouvez choisir la base de données (PVGIS-SARAH ou PVGIS-CMSAF pour l’Europe par défaut), les caractéristiques de l’installation et les options de montage. Il est aussi possible de compléter le prix du système. Ces onglets vous permettent de mesurer la performance du système sur une année en cliquant sur « Visualiser les résultats » :

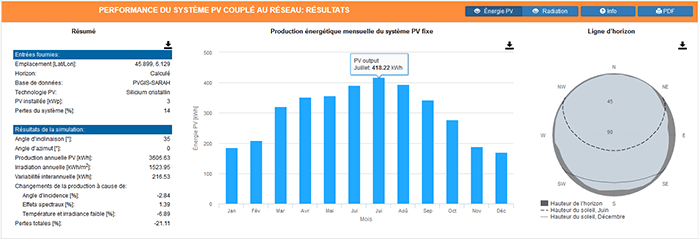

On obtient une simulation de la production de l’installation dans l’encart sur la droite, avec un graphique montrant les variations en fonction des mois de l’année. On constate rapidement que la production solaire en été est significativement plus importante qu'en hiver. Envisager des panneaux solaires photovoltaïques pour alimenter des radiateurs électriques n'est donc pas conseillé. Il est possible d’obtenir les valeurs précises en téléchargeant le PDF.
Les autres onglets proposent des données d’ensoleillement ou d’irradiation et de températures mensuelles, quotidiennes, horaires ou sur une année.
Le logiciel AutoCalSol
AutoCalSol est un logiciel gratuit de pré-dimensionnement développé par l’INES (Institut National de l’Energie Solaire). Il est ainsi possible de calculer la production solaire mais aussi votre taux d’autoconsommation en fonction de vos consommations. En plus, le programme propose une étude économique et écologique de votre future installation. C’est un outil très complet et simple d’utilisation.

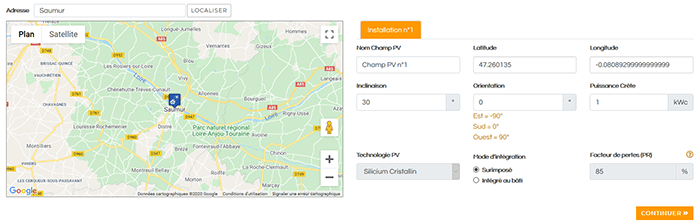

La première étape consiste à commencer une nouvelle étude et à localiser son emplacement dans Installation PV. Il faut renseigner les caractéristiques de l’installation : inclinaison, orientation, puissance, mode d’intégration et le facteur de pertes. Vous remarquerez par exemple qu'une pose en surimposition, avec des panneaux posés sur un rail au dessus du toit, offre une meilleure production qu'une pose intégrée à la toiture. Cela s'explique car les panneaux sont mieux refroidis car mieux ventilés.

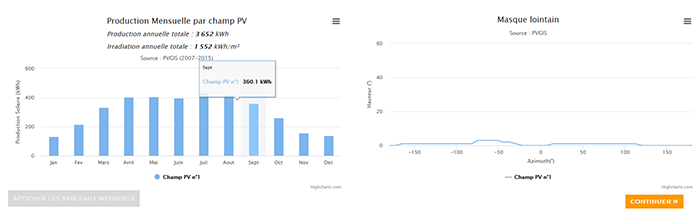

En cliquant sur « Continuer », la prochaine page aborde la production solaire. Un graphique présente la production solaire mensuelle, et mentionne la production solaire et l’irradiation annuelle. Un autre graphique nous montre le masque lointain provenant des données PVGIS.
Nous nous arrêtons ici mais il est possible de continuer cette étude pour avoir des informations complètes pour dimensionner correctement votre installation (taux d’autoconsommation, étude économique, écologique…).
L'outil Evaluer mon devis
Evaluer mon devis est un outil réalisé par l’association HESPUL, association ayant pour but de « contribuer à l’avènement d’une société sobre et efficace, reposant sur les énergies renouvelables, tout en défendant les valeurs d’équité et d’intérêt général », avec le soutien de la région Auvergne-Rhône-Alpes et l’ADEME.
Les données viennent de PVGIS, donc les résultats ne changeront pas, seule l’interface proposée est différente. Elle a été pensée pour les particuliers et est très facile d'accès.

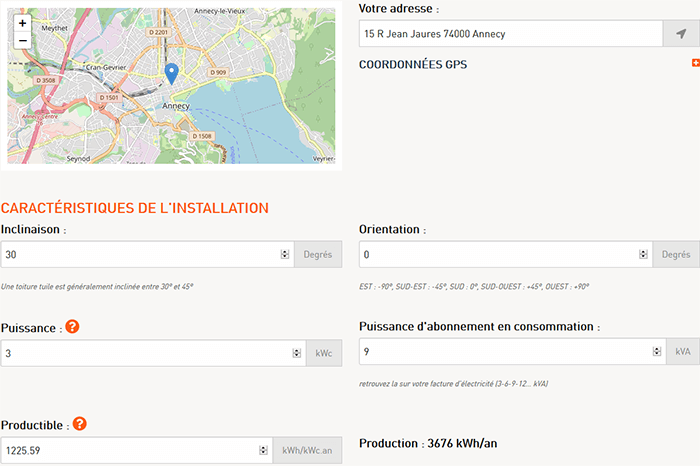

Comme pour les autres applications, on commence par localiser l’installation et compléter ses caractéristiques : inclinaison, orientation, puissance, puissance abonnement. Ces éléments se révèlent indispensables pour calculer la production solaire.
On a directement sur ce premier écran l’énergie produite par l’installation dans la case « Productible ». On note que les paramètres idéaux pour produire un maximum d'énergie solaire restent une orientation plein sud avec une inclinaison autour de 30°. Si l'objectif est d'autoconsommer l'électricité, on peut privilégier une inclinaison à 50° pour produire davantage en hiver quand le soleil est bas.
Nous nous arrêtons ici à la production solaire, mais l’application permet d’étudier financièrement l’investissement de votre installation. Après avoir renseigné le taux d’autoconsommation, l’évolution tarifaire, l’investissement, on obtient une analyse financière selon le profil : revente totale, autoconsommation avec vente du surplus, autoconsommation totale ou autoconsommation partielle avec cession gratuite.
Dimensionnement de votre future installation avec TECSOL
TECSOL est un bureau d’études techniques en énergie solaire, qui accompagne les projets solaires photovoltaïques notamment, de l’étude de faisabilité jusqu’au suivi et à la supervision de l’installation. Ce bureau d’étude a créé un outil « Générateur PV » :

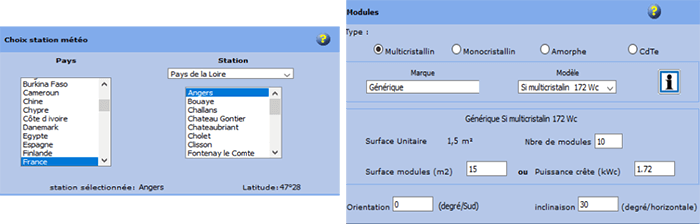

On commence par renseigner la localisation en saisissant le pays et la station dans un menu déroulant. Puis on complète les caractéristiques sur l’installation dans le cadre « modules » : type de panneaux, nombre de modules, orientation, inclinaison, et type d’intégration au bâti.
Une fois ces informations complétées, vous pouvez cliquer sur le bouton continuer qui vous fera passer sur les résultats de cette étude.

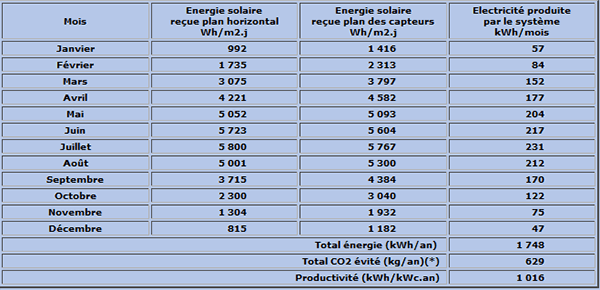

Un tableau récapitule les caractéristiques de l’installation. Et le tableau du dessous présente l’énergie solaire reçue par les capteurs, l’électricité produite par le système de façon mensuelle et annuelle. Il est possible de recevoir ces résultats par mail.
Un outil très simple d’utilisation mais qui remplit tout à fait l’objectif d’estimer la production solaire de sa future installation.
Le logiciel PVsyst
PVsyst est un logiciel gratuit à télécharger très complet. Il a été développé dans le but d’être utilisé par des architectes, ingénieurs et chercheurs, mais il peut tout aussi bien être utilisé par la plupart d’entre nous.
Il faut tout d’abord télécharger le logiciel sur le site internet pvsyst, une version d’essai est gratuite pendant 30 jours.

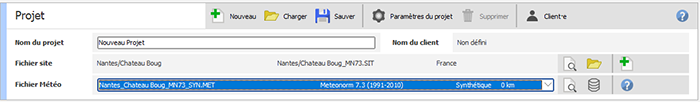

Quand on ouvre le logiciel, on choisit selon la configuration de l’installation : couplée au réseau ou isolée avec batterie. Un nouveau projet est ouvert, il est possible de charger ses propres données météorologiques ou d’importer des données du logiciel en cherchant le site géographique.

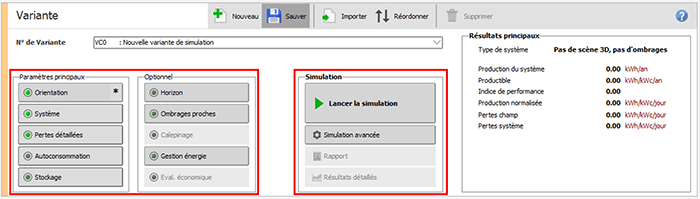

Il faut ensuite sauvegarder votre projet afin de compléter les caractéristiques de l’installation : orientation, système, horizon et ombrages proches. Le logiciel va très loin jusqu’à choisir le modèle de panneaux et de l’onduleur par exemple dans « Système ».

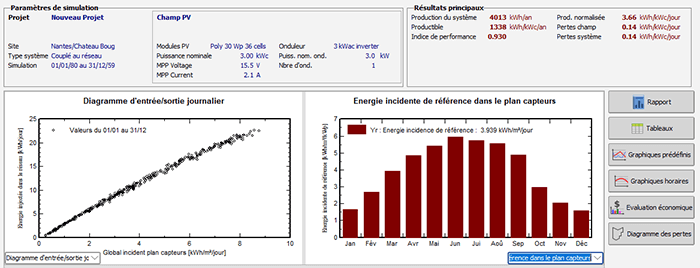

Enfin, en cliquant sur « Lancer la simulation », le logiciel calcule les résultats en fonction des paramètres précédemment rentrés. La production solaire annuelle se trouve dans l’encadré « résultats principaux » :
Le logiciel est très complet, il permet d’affiner pour être au plus proche des conditions réelles de votre installation. Certaines données techniques sont aussi disponibles, il est possible de faire une évaluation économique, d’éditer un rapport et bien d’autres choses.
Les panneaux solaires en vidéo
Conclusion : de nombreux outils gratuits très utiles !
Vous l’aurez compris, de nombreux outils fiables et gratuits qui permettent de calculer finement la production solaire de votre future installation. Cela vous permettra d’analyser les études financières qu’on vous aura peut-être proposées, une manière de désamorcer certaines arnaques.
Certains de ces outils proposent aussi des analyses financières selon les profils différents : vente totale, autoconsommation avec vente du surplus ou autoconsommation totale.
